Description
De SIMARINE PICO+ is een van de meest innovatieve on-board netwerkmonitoren op de markt in termen van technologie en ontwerp en voegt nog een hoogwaardige systeemmonitor toe aan de SIMARINE PICO serie(PICOone, PICO Standard en PICO Blue-Set). PICO+ wordt geleverd zonder shunts/meetmodules en kan naar wens worden uitgebreid met alle actieve SIMARINE shunts en/of meetmodules. PICO+ bevat een barometer met nauwkeurige informatie over de luchtdruk, actuele weersontwikkelingen of een grafische historie tot 3 dagen.
Met de bijbehorende shunts/meetmodules kunnen tot 6 accubanken (lood/zuur, GEL, AGM of LiFePO4, 12 of 24 V), 6 extra accuspanningen, 14 tankniveaus en 20 verbruikers- of generatorstromen worden bewaakt en er zijn uitgebreide alarmfuncties.
De SIMARINE app (iOS/Android) toont alle meetwaarden op je smartphone en is handig voor het handig programmeren van basisinstellingen. PICO+ kan natuurlijk ook worden bediend via 4 tiptoetsen op het display zelf.
De innovatieve SIMARINE BUS technologie maakt installatie kinderspel. Sluit de PICO+ gewoon via een dunne kabel aan op een kleine datasplitter. De splitter wordt aangesloten op 12 of 24 V DC en voorziet het display van bedrijfsspanning. Shunts en meetmodules worden op de splitter aangesloten via 5 m lange datakabels (meegeleverd met de shunt/meetmodule), maar kunnen ook van shunt/meetmodule op shunt/meetmodule aangesloten worden. Een verlengkabel is optioneel verkrijgbaar.
De waterdichte behuizing (IP67) kan op elk vlak oppervlak worden gemonteerd. Hij wordt aan de achterkant bevestigd met vier M3 schroefdraadbouten en kartelmoeren. Afmetingen: 97,5 x 83 x 10 mm, kleur: mat zwart. Levering omvat: display, datasplitterbox, montagemateriaal.
Gebruiksvoorbeeld

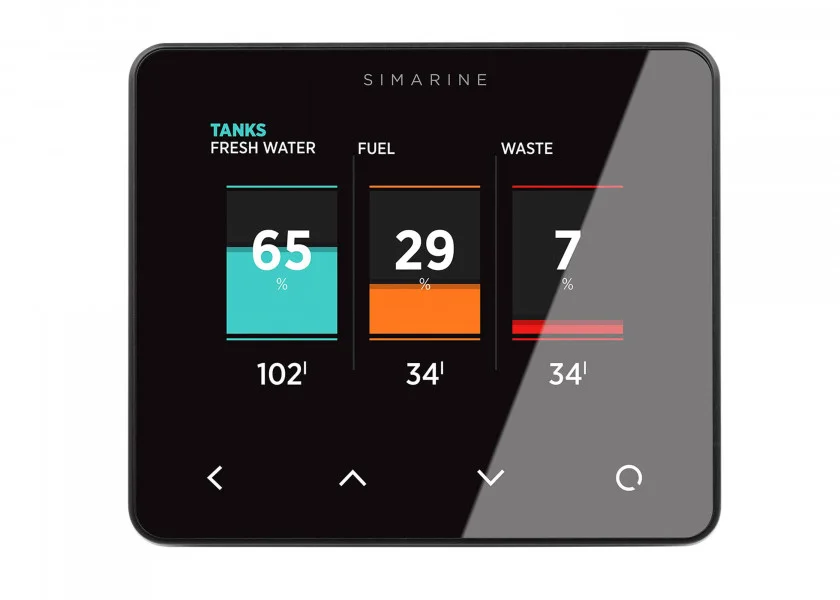

Met de ST107-module alleen kun je een zeer nauwkeurige display voor meerdere tanks maken. De module bevat 4 weerstandsmeetingangen (0-65 kOhm), geschikt voor bijna alle gangbare tanksensoren (10-180 Ohm, 240-33 Ohm, 0-190 Ohm, enz.) en 3 spanningsmeetingangen voor bijvoorbeeld de BEPMARINE TS1 ultrasone tanksensor (deze moet worden geprogrammeerd op 0-5 V uitgangssignaal). Met maximaal 11 programmeerbare kalibratiepunten kunnen de niveaus van asymmetrisch gevormde tanks zeer nauwkeurig worden weergegeven, wat niet mogelijk is met de gebruikelijke tankdisplays.
PICO+ wordt geleverd zonder shunts of meetmodules.
U kunt hier de juiste shunts, meetmodules en andere accessoires voor uw behoeften kiezen.
Shunts, meetmodules en accessoires
| Type | Functiebereik | Fabrikant # | SVB Artikel # |
| SC303 | 300 A shunt, detecteert 2x spanning, (batterij) 3x weerstand (waarvan 1x batterij temperatuursensor), DC kabel, temp. sensor, 5 m SIMARINE datakabel en montagemateriaal inbegrepen. | S001 | 25502 |
| SC503 | 500 A shunt, detecteert 2x spanning, (batterij) 3x weerstand (waarvan 1x accutemperatuursensor), DC-kabel, temp. sensor, 5 m SIMARINE-gegevenskabel en montagemateriaal inbegrepen. | S002 | 24412 |
| SC302T | 300 A shunt, meet bovendien 2x spanning (waarvan 1x voor accu), 2x weerstand (waarvan 1x voor accutemperatuursensor) | S005 | 24411 |
| SC502T | 500 A shunt, meet bovendien 2x spanning (waarvan 1x voor accu), 2x weerstandsmeting (waarvan 1x voor accutemperatuursensor) | S006 | 25503 |
| ST107 | Tank- & temperatuurmeetmodule, meet 3x spanning (bijv. voor tanksensoren met DC-uitgangssignaal zoals BEPMARINE TS1, 4x weerstand (voor tank- of temperatuursensoren), 1x neutraal alarm-omschakelcontact (belastbaar max 1 A, 30 V) | T001 | 24413 |
| SCQ25 | Actieve 4-weg 25 A shunt (individuele shunts kunnen parallel worden aangesloten en de gemeten waarden kunnen worden opgeteld of afgetrokken via de software), 1x neutraal alarm wisselcontact (maximale belasting 1 A, 30 V) | S003 | 24414 |
| SCQ25T | Actieve 4-weg 25 A shunt (individuele shunts kunnen parallel worden geschakeld en de gemeten waarden kunnen worden opgeteld of afgetrokken via de software), meet bovendien 3x spanning (bijv. voor tanksensoren met DC-uitgangssignaal zoals BEPMARINE TS1, 4x weerstand (voor tank- of temperatuursensoren) , 1x neutraal alarm wisselcontact (maximale belasting 1 A, 30 V) | S004 | 24415 |
| TS01 | NTC-temperatuursensor 10 k, 1%, waterdicht, kabellengte 1 m | TS01 | 24381 |
| TS02 | NTC temperatuursensor 10 k, 1%, waterproof, kabellengte 5 m | TS02 | 24382 |
| DC02 | Datakabelverlengstuk 8 m, incl. RJ10-connector (bus/contactdoos) | DC02 | 24383 |
| SKU | Elastische hoes voor PICO behuizing, blauw | C001 | 25504 |
| SKU | Elastische hoes voor PICO lichaam, zwart | C002 | 25505 |
| Akoestische en optische signaalgevers voor shunts / meetmodules met alarmcontact | |||
| Akoestisch alarm, opbouw, 12 V DC | 23403 | ||
| Akoestisch alarm, opbouw, 12/24 V DC | 27864 | ||
| Akoestisch alarm, inbouw, 12 V DC | 24113 | ||
| Akoestisch alarm, inbouw, 24 V DC | 24127 | ||
| Controlelamp rood, inbouw, 12 V DC | 46704 | ||
| Controle-LED rood, verchroomd, inbouw, 12 V DC | 24323 | ||
| Controle-LED geel, verchroomd, inbouw, 12 V DC | 24324 | ||
| Controle-LED groen, verchroomd, inbouw, 12 V DC | 24322 | ||
| Controle-LED blauw, verchroomd, inbouw, 12 V DC | 24325 | ||
| Controle-LED rood, verchroomd, inbouw, 12/24 V DC | 46049 |
Opmerking
- De PICO+ kan niet worden gebruikt als tweede display (2e bedieningsstation) voor een bestaande SIMARINE-PICO systeemmonitor.
- PICO+ bevat een barometer. Er zit een kleine opening / diafragma aan de achterkant van de behuizing. Om de barometer goed te laten werken, moet er ook een bijbehorend gat worden gemaakt in het montageoppervlak dat overeenkomt met deze opening.
