PL-259 connector, RG8X en RG58 / krimp- en soldeervrij

Description

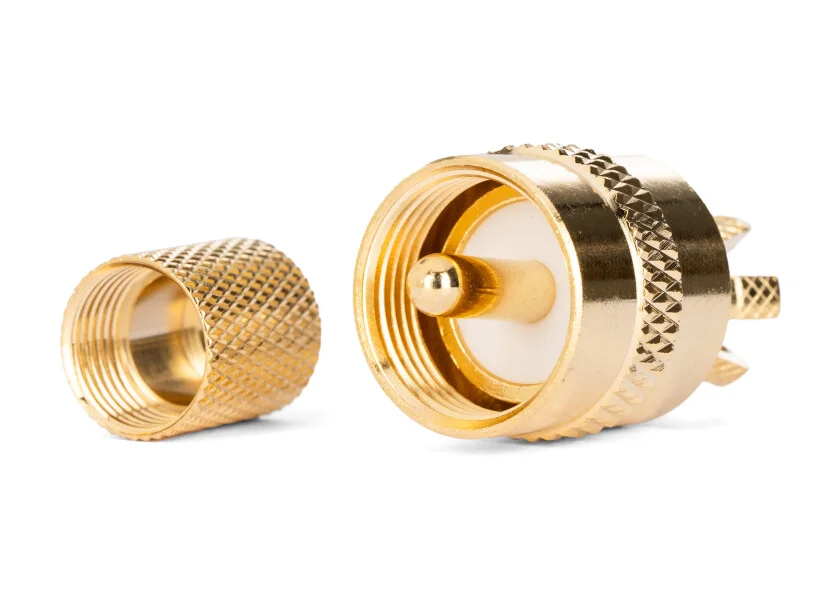

SHAKESPEARE Centerpin PL-connector voor RG8X en RG58 coaxkabels. Het revolutionaire ontwerp van deze vergulde PL-connector maakt eenvoudige en snelle montage mogelijk, zonder speciaal gereedschap. Geen vervelend en tijdrovend meten, strippen, solderen of krimpen meer!

Onze tip: Breng een beetje zuurvrij vet aan op de schroefdraad van de kartelschroef (afdekring) * en de koppelschroef (koppelring) *. Dit voorkomt het binnendringen van vocht / water, zelfs op deze delen van de plug-in verbinding. Het voorkomt corrosie en maakt het losmaken van de schroefverbinding bij een dekscheidingspunt kinderspel, bijvoorbeeld bij het leggen van masten.
* (Zie ook documenten / handleiding)

Samenvatting

• Past op RG8X (6 mm buitendiameter), RG58 (5 mm buitendiameter) en SHAKESPEARE Lo-Max coaxkabel.
• Snelle en eenvoudige montage zonder speciaal gereedschap (geen krimptang, geen soldeerbout).
• Vergulde kwaliteit, dus ideale HF-geleidbaarheid, geen corrosie.
• Kabelinvoer door geïntegreerde O-ring waterdicht.

Levering

• Stekker met schroefaansluiting
• Kunststof adapterhuls (5/6 mm binnen-/buiten-Ø)
• O-ring (4/7 mm binnen-/buiten-Ø)
• Kartelschroef

Montage-instructies

1. Schuif de kartelschroef (afdekring) op de kabel (de binnendraad moet naar het uiteinde van de kabel wijzen).
2. Schuif de O-ring op de kabel.
3. BELANGRIJK: Het kabeleinde mag niet scheef, beschadigd of vuil zijn.
4. Voor RG 58-kabels sluit u de plastic adapterhuls (nylon adapter) op de kabel aan.
5. De installatie is eenvoudig als u de PL-connector in een SO 239-contactdoos steekt (bijvoorbeeld op de antenne, radio of een dekontkoppeling) en vastzet met de koppelingsschroef (koppelring).
6. Steek de RG8X kabel zonder plastic adapterhuls, RG 58 kabel met plastic adapterhuls zo ver mogelijk in de kabelinvoer van de connector.
7. De middelste pin in de stekker moet in de kern van de coaxkabel geschroefd worden!
8. Ga verder met alle 3 de klauwparen.
9. Schuif de O-ring op de ingedrukte klauwen.
10. Schuif de gekartelde schroefverbinding over de kabelinvoer en draai stevig vast.
11. Klaar!

Tips

1. Er is ook een coaxiale connector voor RG58 en RG8X met dezelfde technologie.
2. Onderdelen van dit artikel zijn niet verkrijgbaar als reserveonderdelen.
