Description

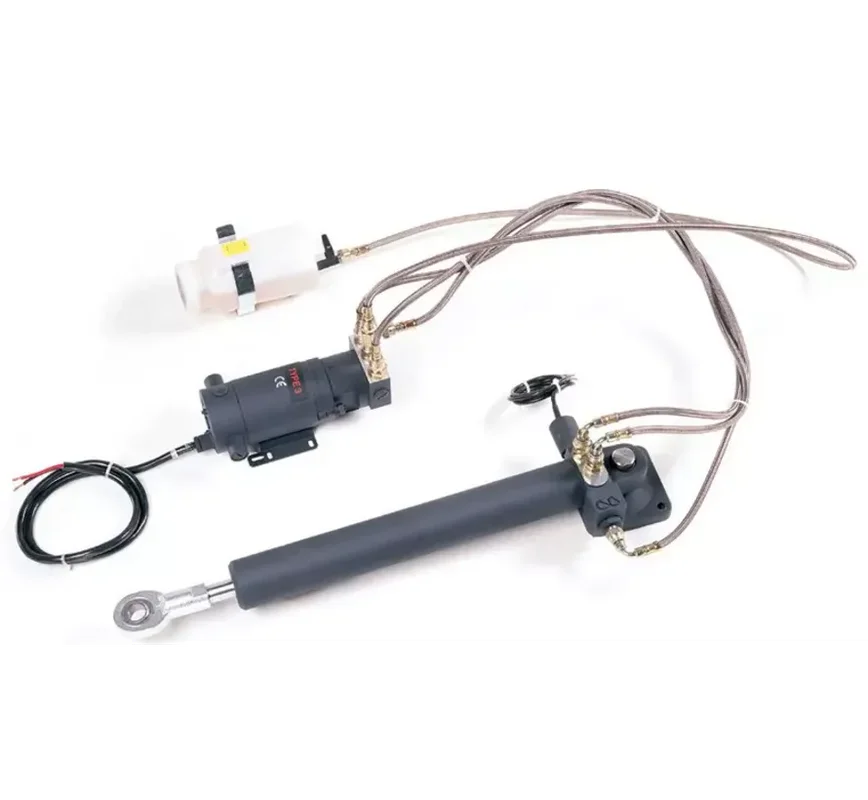

Raymarine Hydraulische Lineaire aandrijfunit.
Deze Hydraulische Lineaire aandrijfunits zijn voor grotere, mechanisch bestuurde schepen met een waterverplaatsing van meer dan 20 ton. Deze aandrijfeenheden zijn complete systemen, bestaande uit een omkeerpomp, olietank en hydraulische cilinder.
Een hydraulische lineaire aandrijfunit wordt middels een roerarm verbonden met de roerkoning. U hebt hier mogelijk onderdelen voor nodig die door de fabrikant van de stuurinrichting geleverd worden. Het besturingssysteem moet mbv het roer terug kunnen worden bewogen. (back drive).
|
Hydraulische Lineaire aandrijfunits |
||
|
|
||
|
Drive Type |
Type 212VDC: E12207 24VDC: E12208 |
Type 312VDC: M81202 24VDC: M81203 |
|
Maximum waterverplaatsing |
22.000 kg |
35.000 kg |
|
Maximum stuwkracht |
585 kg |
1.200 kg |
|
Maximale slag |
254 mm |
300 mm |
|
Tijd van aanslag tot aanslag |
10 seconden |
10 seconden |
|
Maximum roerkoppel |
1.270 Nm |
3.200 Nm |
|
Te gebruiken corepack |
EV-400 |
EV-400 |
Raymarine Hydraulische Lineaire aandrijfunit (E12207, E12208, M81202, M81203) Installation instructions
