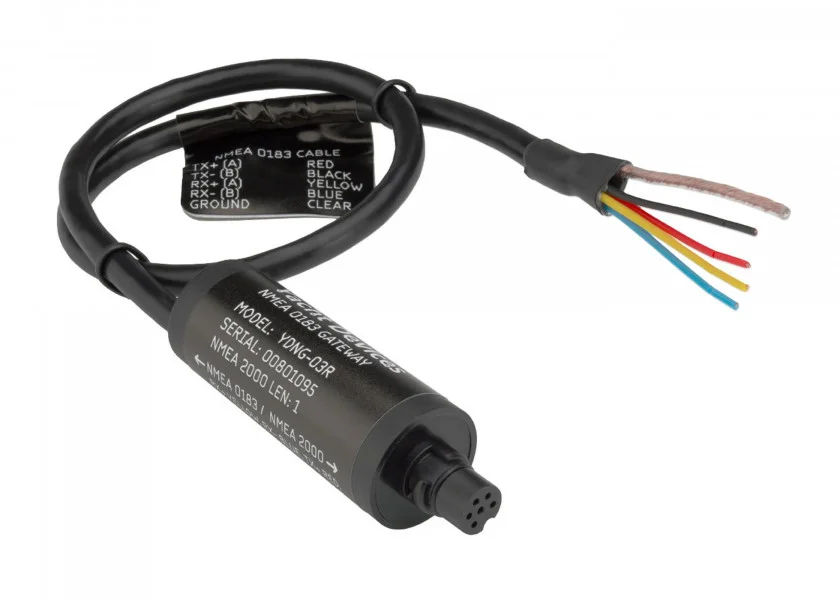

SeaTalkNG naar NMEA0183 omvormer

Description

Met deze bidirectionele converter kun je eenvoudig je NMEA0183 apparaten aansluiten op je SeaTalkNG netwerk en omgekeerd. Ondersteuning voor vele data-uitgangen, zoals: AIS, waypoints, routes en stuurautomaat.
De baudrate is configureerbaar van 300 tot 115.200 baud voor NMEA0183-verbinding en stelt je ook in staat om eenvoudig AIS-transponders (38.400 baud) en pc-adapters te gebruiken, naast de standaard NMEA0183-apparaten. De standaard baudrate is 4.800 baud. Het is niet mogelijk om een aparte baudrate te definiëren voor de ingang of uitgang, de gedefinieerde baudrate wordt parallel ingesteld voor de ingang en uitgang.

Het apparaat kan worden geconfigureerd en firmware-updates kunnen worden gedownload via een microSD-kaartsleuf. Hiervoor is geen speciale software nodig! Je hebt alleen een apparaat (laptop, pc, smartphone), een microSD-kaart (niet meegeleverd) en een tekstverwerker nodig.

Tijdens de configuratie kun je bijvoorbeeld de baudrate voor AIS-gegevens wijzigen in 38.400, 9.600 baud voor Navtex-gegevens of voor snellere gegevensoverdracht tot 115.200 baud. Er kunnen ook filters worden ingesteld om gegevenssets te blokkeren die niet mogen worden weergegeven. Er is een zwarte lijst (blokkeren voor renderen) en een witte lijst (alleen deze gegevenssets renderen).

Instructies voor het wijzigen van de baudrate:

1. Plaats een lege Micro-SD-kaart in de overeenkomstige kaartsleuf van je computer.
2. De volgende stap is het maken van een tekstbestand (TXT) en dit op te slaan op de Micro-SD kaart. Doe dit als volgt:
3. Open de editor. Afhankelijk van de Windows-versie kan dit via het menu Start -> Windows Accessoires.
4. Voer nu de volgende regel in de editor in:

   0183_SPEED=x

   Waarbij de x staat voor de betreffende baudrate.

   Voor configuratie met 4800 baud (bijvoorbeeld voor GPS-, wind-, diepte- of kompasgegevens) is het commando als volgt:
   0183_SPEED=4800

   Voor configuratie met 38400 baud (bijv. voor AIS-gegevens) is het commando als volgt:
   0183_SPEED=38400

5. Sla nu het tekstbestand op via“File -> Save” onder de volgende namen op de Micro-SD kaart
   YDNG.TXT
6. Haal de Micro-SD kaart uit de kaartsleuf van je computer en plaats deze in de Yacht Devices Converter. Je kunt de Converter nu gebruiken met de baudrate die je hebt ingesteld.

Opmerking: sinds 2024 gebruikt de fabrikant een tweede kleurenschema. Helaas wordt het huidige schema nog steeds aangegeven op het label van de behuizing van het apparaat. In de handleiding wordt het oude kleurenschema #1 gebruikt.

De conversie is als volgt:

Technische specificaties:

• Stroomverbruik via het SeaTalkNG-netwerk: 30 mA
• Spanningsbereik: 7-16 V
• Kabellengte: 400 mm
• Behuizingslengte zonder aansluitingen: 54 mm
