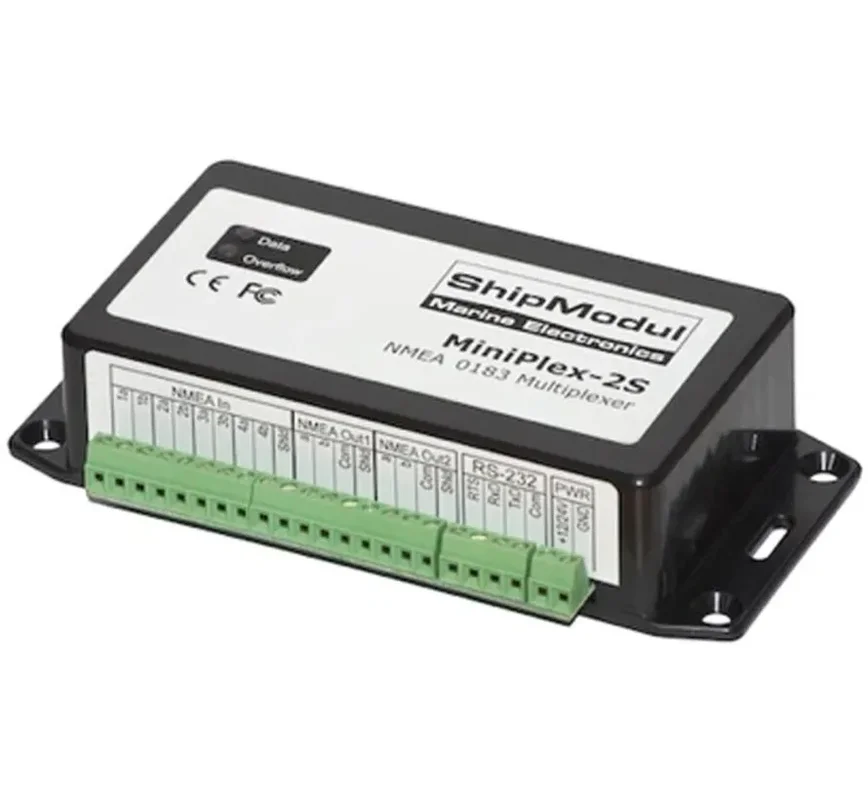

ShipModul MiniPlex-2S
De MiniPlex-2S is een geavanceerde multiplexer die NMEA 0183-gegevens uit meerdere bronnen combineert in één stream.
Het heeft ook twee NMEA 0183-uitgangen en een RS232-poort, en ontvangen NMEA 0183-zinnen kunnen afzonderlijk naar elk van deze uitgangen worden gerouteerd.
De RS232-poort is bidirectioneel, zodat hij NMEA 0183-gegevens naar een aangesloten computer kan verzenden en tegelijkertijd NMEA 0183-gegevens kan ontvangen die naar een of beide NMEA 0183-uitgangen kunnen worden gerouteerd.
Communicatiesnelheden tot 57600 baud worden ondersteund (Out 2 en RS232 gaan tot 115200).
Ingang 4 kan worden ingesteld op SeaTalk-modus, zodat deze SeaTalk-gegevens kan ontvangen en omzetten naar NMEA 0183.
Een uitgebreide reeks functies, waaronder routering/filtering van NMEA 0183-zinnen, talrijke conversies, prioritering van gegevens enz., maken de MiniPlex-2S de ultieme oplossing voor elke interfacevereiste.
| MiniPlex-2S Technical specifications | |
|---|---|
| Supply voltage: | 8-35 VDC, protected against reversed polarity |
| Current consumption: | 50 mA (100 mA max. with fully loaded talker ports) |
| Host interface: | RS232, galvanically isolated |
| Inputs: | 4 x NMEA 0183/RS422, galvanically isolated In 4 can be set to SeaTalk mode |
| Input resistance: | > 800 Ohm |
| Input current: | 1.2 mA @ 2 V |
| Outputs: | 2 x NMEA 0183/RS422 |
| Max ouput current: | 20 mA @ > 2 V |
| Routing table size: | 50 sentence types |
| Priority table size: | 50 sentence types |
| Speed NMEA 0183 In 1 – 3: | 4800 – 57600 baud |
| Speed NMEA 0183 In 4/Out 1: | 4800 – 57600 baud |
| Speed NMEA 0183 Out 2: | 4800 – 115200 baud |
| Indicators: | Overflow and Data |
| Housing: | Flame retardant ABS |
| Dimensions: | 138 x 62 x 30 mm |
