Description

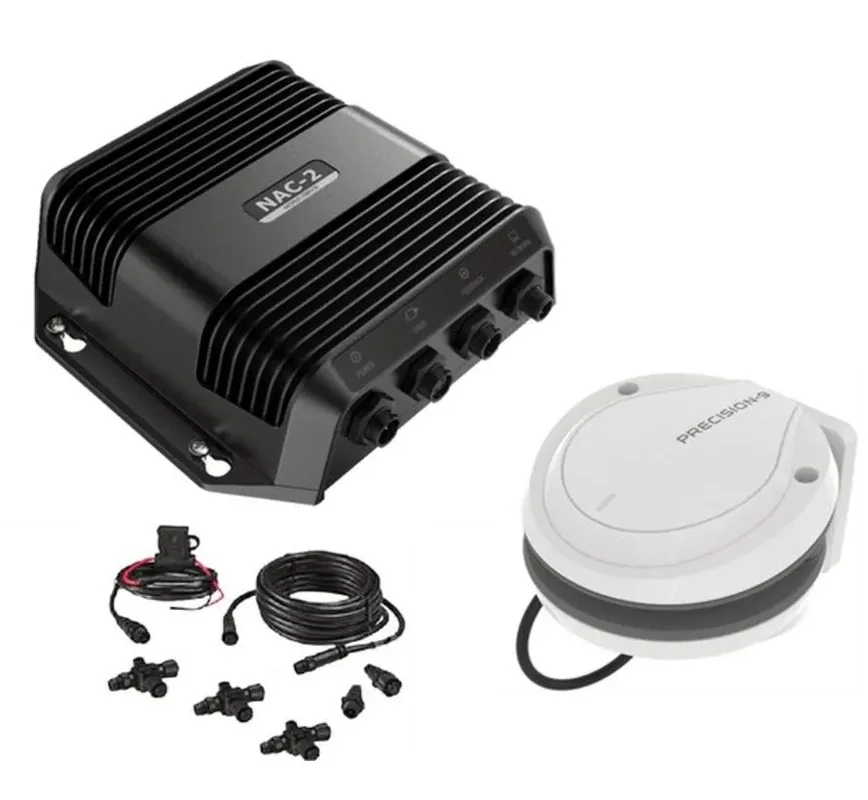

Simrad NAC-2 VRF Core Pack
De Simrad NAC-2 stuurautomaat computer is het brein achter uw autopilot systeem, de precision 9 levert aan de computer de koers, snelheid-en/of-bocht informatie.
Kenmerk NAC-2 autopilot computer.
De lage-stroom NAC-2 stuurautomaat computer is ideaal voor kleinere schepen, ontworpen om kleine hydraulische aandrijvingen en mechanische aandrijvingen van schepen tot 10 meter (33 voet). Hij is speciaal ontwikkeld om een jacht onder controlle te houden onder vrijwel alle weersomstandigheden en zee-gangen. De Simrad NAC 2 zal interfacen met andere componenten aan boord, zoals diverse sensoren en roer feedback units.
Kenmerk Precision-9 Compass.
De Simrad Precision-9 biedt nu continue automatische calibratie. De Precision-9 verzamelt voortdurend nieuwe kalibratie gegevens en vergelijkt deze met de huidige opgeslagen kalibratie, als de nieuwe kalibratie gegevens boven een bepaalde drempel presteren, dan zullen de nieuwe gegevens worden gebruikt.
N2k Backbone Starter Kit.
NMEA 2000 Micro-C Network starter kit: Includes Network power cable, 4.5 m (15 ft) N2K cable, 3 x T-connectors, 2 x network terminators.
Aansluit voorbeeld NAC-2.
Specificaties Simrad NAC 2 VRF Basispakket:
| Mechanical/Environmental | |
| Operating temperature | -25°C to +55°C (13°F to 131°F) |
| Protection | Splashproof, IPx5 |
| Weight | 0.6 kg (1.3 lbs) |
| Overall Dimensions | Width: 7.1 in180 mm |
| Height: 2.2 in57 mm | |
| Electrical | |
| Power supply | 9-31.2 V DC |
| Load | 140 mA + drive unit load |
| Performance | Drive: 8 A cont., 16 A for 1 s |
| Interfaces | |
| Network | 1xMicroC (NMEA2000) |
| Feedback | Variable voltage/resistive 0-5V |
| Drive output | To PUMP-1 or HELM-1 |
| Power supply | 9-31.2 V DC |
| Solenoid | 12/24V DC, common, load range 10mA to 10A, off current <1mA |
| Clutch | 12/24V DC, min 10mA, max 3A |
| Precision 9 Compass | |
| Dimensions: | H: 36 mm (1.42”), W & D: 119 mm (4.69”) |
| Weight: | Module:|165 g (5.8 oz), Bracket:|130 g (4.6 oz) |
| Supply and interface: | 8-16 V via NMEA 2000 |
| Power consumption: | 0.4 W |
| NMEA 2000 Load Equivalence No. (LEN): | 1 |
| NMEA 2000 ports (input/output): | 1 |
| Calibration: | Automatic (User Prompted) |
| Repeatability: | ± 1.0° (or better) |
| Roll/Pitch range: | ± 45° |
| Heading accuracy: | ± 2° after calibration |
| Dynamic performance: | with random excitation of ± 10° at max 1 Hz:|Heading error <2°: with heading step input of 90° at a rate of 10°/s: |Heading error 10 sec. after turn <2° |
| Environmental protection: | IPx7 |
| Compass safe distance: | 0.5 m (1.7’) |
| Temperature range operation: | -25 to +65°C (-13 to +149°F) |
| Temperature range Storage: | -30 to +70°C (-22 to +158°F) |
NAC-2_VRF Installatie handleiding
Simrad NAC 2 VRF Core Pack handleiding
