Description

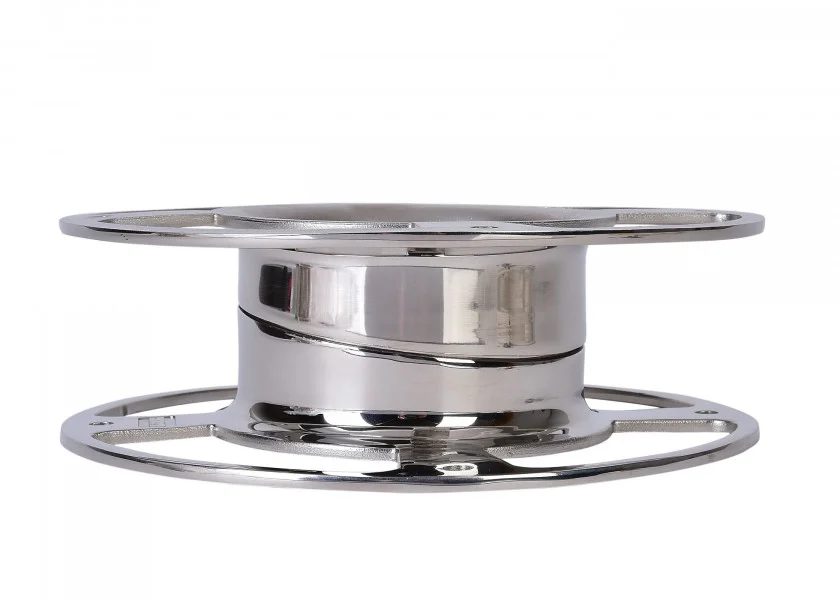

Met de GLOMEX massief roestvrijstalen montagevoet kan een satellietantenne veilig op een hellend oppervlak worden geïnstalleerd.
Het onderste deel van de behuizing van de satellietantenne moet aan alle kanten horizontaal ten opzichte van het wateroppervlak staan. Na het losdraaien van de centrale bevestigingsschroef kan de eenheid op een helling tussen 0 – 5° worden ingesteld. Het leiden van een kabel naar de antenne is eenvoudig dankzij de voldoende grote opening van de voet.
De leveringsinhoud omvat: Twee witte elastische afdichtingen, elk met 4x M8 bouten, U- en sleufringen.
Afmetingen:
- Diameter: 240 mm (9″)
- Hoogte: 80 mm (3″)
- Vier montagegaten, gerangschikt in een vierkant
- Afstand tussen de gaten: 150 mm
- Diameter boorgat: 8,5 mm (3/8″)
Installatie-instructies:
- Zoek een geschikt montageoppervlak met een voldoende groot contactoppervlak.
- Draai de centrale bevestigingsschroef los.
- Plaats de montagevoet op het oppervlak en lijn de gaten uit.
- Draai het bovenste en onderste deel tegen elkaar, zodat het bovenste deel van de beugel aan alle kanten horizontaal uitgelijnd is.
- Lijn ook de montagegaten uit.
- Houd rekening met het benodigde gat voor kabelmanagement.
- Gebruik de meegeleverde pakkingen tijdens de montage.
Deze GLOMEX-beugel heeft een gearrangeerde vierkante gatafstand van 150 x 150 mm.
Deze is echter beperkt bruikbaar voor de Intellian i2 satellietantenne. In plaats van 150 mm heeft de Intellian slechts 144 x 144 mm afstand tussen de gaten.
Voor Intellian i3 antennes is een extra adapterplaat nodig. De montagemaat van de i3 is 142 x 233 mm.
Een ander zeer belangrijk kenmerk is het midden van de GLOMEX montagevoet. Hier bevinden zich de bevestigingsschroeven die de toegang tot het poortgebied van Intellian-antennes beperken. Om een goede aansluiting te krijgen zonder de coaxkabel te hoeven buigen, is het alleen mogelijk als de antenne met 25 mm tussenruimte wordt gemonteerd.
Denk eraan: de coaxkabel mag niet worden gebogen, maar moet recht worden doorgetrokken!
